FUNKCE:

• ovládání čerpadla
• antistop
• ochrani proti zamrznutí
• ovládání beznapěťového výstupu

VYBAVENÍ:

• LED displej
• dvě čidla teploty

PRINCIP ČINNOSTI:

Regulátor CS-21 CWU je univerzální ovladač vybaven dvěma teplotními čidly, určený k ovládání oběhového čerpadla. Regulátor zapne čerpadlo, jestliže rozdíl teplot čidel překročí zadanou hodnotu T2 - T1≥Δ , kdy T2≥ minimální mez zapnutí čerpadla. K vypnutí čerpadla dojde jestliže T2≤T1, nebo T1 dosáhne zadaná teploty. Regulátor zabraňuje nežádoucímu ochlazování nádrže při poklesu teploty zdroje tepla. Antistop systém protočí každých 10 dní čerpadlo. Ochrana proti zamrznutí, při poklesu čidla kotle pod 6°C se zapne čerpadlo a bude pracovat dokud čidlo kotle nedosáhne 7°C.

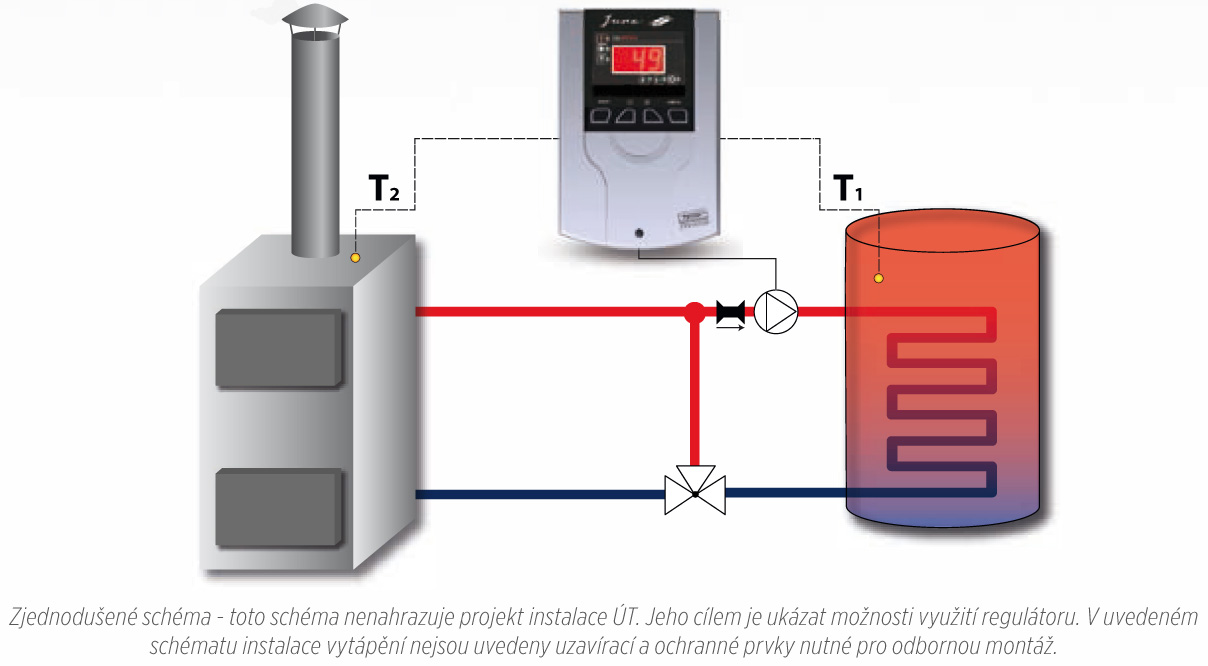

SCHÉMA ZAPOJENÍ:
